Xilanh Khí Nén AIRTAC SDA63 Và SDAS63

Thông số kỹ thuật và catalogue xi lanh khí nén AIRTAC SDA63, SDAS63

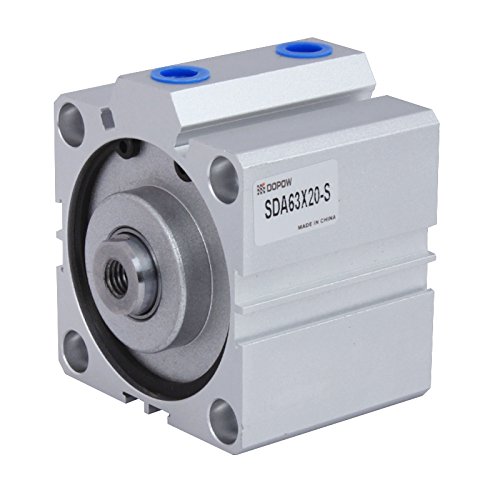

Xilanh khí nén AIRTAC SDA63. là loại xi lanh compact có đường kính phi 63mm

Kích thước cổng: ren M5 x 0.8

Áp suất : 0,1~1MPa

Nhiệt độ: -20 ~ 70 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Các tính năng và thông số kỹ thuật xi lanh khí nén AIRTAC SDA63, SDAS63

Tùy theo nhu cầu sử dụng mà Xilanh khí nén có các kích thước và hành trình khác nhau, dưới đây là những thông số giúp chúng ta hiểu rõ hơn về các hành trình của xi lanh khí nén AIRTAC series SDA, SDAS

Xilanh AIRTAC SDA63, SDAS63 có các hành trình là 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100…

Ngoài những hành trình trên chúng tôi còn nhận đặt các loại hành trình đặt biệt theo yêu cầu của quý khách.

Cấu tạo và kích thước xi lanh khí nén AIRTAC SDA63, SDAS63 ren ngoài (Male Thread)

Đối với loại xi lanh SDA63x80-B là ren ngoài thì phần đầu dài hơn so với loại ren trong và cách tính cũng rất đơn giản.

Tổng chiều dài của xi lanh SDA63x80 (loại ren ngoài, không từ) đang ở vi trí ban đầu (đang rút lại) thì ta có công thức:

A (cột standard) + Stroke (hành trình) + H + M = 41 + 80 + 25 + 3 = 149 mm (thông qua bản vẽ xi lanh khí nén trên mình có thể cho được kết quả của chiều của xi lanh AIRTAC SDA63x80 (loại ren ngoài, không từ).

Tổng chiều dài của xi lanh SDAS63x80 (loại ren ngoài, có từ) đang ở vi trí ban đầu (đang rút lại) thì ta có công thức:

A (cột magnet) + Stroke (hành trình) + H + M = 51 + 80 +25 + 3= 159 mm (như vậy có cùng hành trình và kích thước thì xi lanh có từ SDAS sẽ dài hơn xi lanh không từ SDA là 10cm).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xy lanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SDA, SDAS cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho Xilanh khí nén AIRTAC SDA, SDAS.

Với cách tính trên mình có thể áp dụng tính kích thước cho các xi lanh AIRTAC SDS12, SDAS12, SDS16, SDAS16,  SDS20, SDAS20, SDS25, SDAS25, SDS32, SDAS32, SDS40, SDAS40, SDS50, SDAS50, SDS63, SDAS63, SDS80, SDAS80, SDS100, SDAS100.

Nếu như các bạn sử dụng xi lanh trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi cùng với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là xi lanh đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SDAS
